Per chi vuole approfondire più nel dettaglio alcuni aspetti di questo piccolo drone, o vuole cimentarsi in modifiche e migliorie, offriamo questo spazio più "tecnico" ma in cui cercheremo sempre di utilizzare un linguaggio semplice e comprensibile anche per chi "tecnico" non è.

Oltre alle informazioni presente in questa pagina, consulta anche le schede create dai nostri utenti e visitatori.



Condividi con noi le tue migliorie al prodotto, contattaci per aiutarti a realizzare e pubblicare una scheda sulle modifiche che hai apportato.



Anche il JJRC H11D utilizza per il suo funzionamento batterie Li-Po e, a integrazione di quanto suggerito nell'articolo "Batterie Li-Po: storia e avvertenze" che sei invitato a leggere, nel dettaglio i parametri di voltaggio da tenere in considerazione sono i seguenti:

  • valore nominale 3,7 volt
  • valore a pieno carico circa 4,3 volt
  • batteria ritenuta scarica a 3,4 volt
  • soglia minima di carica per evitare che si danneggi 3 volt
  • la batteria di serie per il drone è da 1100mAh Li-Po 15C con connettore JST standard per una durata di funzionamento da 7 a 11 minuti (la fotocamera è alimentata separatamente) e tempi di ricarica fino a 150 minuti con adattatore usb collegato a normale presa di un computer, le dimensioni sono 53 x 29 x 10 mm (ma può alloggiare batterie di dimensioni leggermente superiori, soprattutto in lunghezza ma non in spessore), peso 27 grammi
  • lo spinotto di collegamento della batteria per il drone è particolarmente ingombrante e questo rende un po' più difficoltosa la chiusura della sportello del vano batteria (che di suo già prevede in quel punto un rinforzo in plastica che infastidisce)
  • con un po' di attenzione è possibile rimuovere dal suo alloggiamento la batteria per il drone senza scollegare la camera (per la quale sarebbe auspicabile un sistema di fissaggio più funzionale)
  • quando la batteria del drone viene messa in carica il led dell'adattatore usb è fisso rosso e si spegne al raggiungimento della piena carica
  • il led dell'adattatore usb è fisso rosso se la batteria è collegata ma l'adattatore stesso non è inserito in una presa usb
  • la batteria di serie per la camera è da 300mAh Li-Po 2C con connettore micro JST standard
  • la batteria di serie per il monitor FPV è da 400mAh Li-Po 2C
  • le batterie della camera e del monitor FPV vanno messe in carica mantenendole nella loro sede (meglio a disposiviti spenti) possibilmente una per volta (avendo valori di mAh differenti), il led dell'adattatore usb da spento diventa fisso rosso al raggiungimento della piena carica, in seguito lo stato di carica della batteria del monitor (RX) e della batteria della camera (TX) sono segnalati da apposite icona a 3 stadi (RX in alto a sinistra, TX in alto a destra)

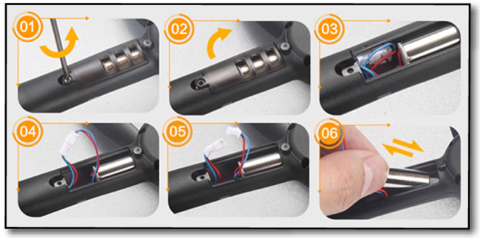

  • siccome i motori del JJRC H11D possono tendere a surriscaldarsi con rischio di rottura (ma fortunatamente sono sostituibili velocemente senza l'utilizzo di un saldatore), si consiglia di attendere almeno 10 minuti prima di montare una nuova batteria e di non utilizzare batterie con mAh superiori rispetto a quella in dotazione



Con un qualsiasi tester è possibile misurare il voltaggio di una batteria impostando la scala sulla portata DCV a 20 volt (o la scala più vicina purché superiore al suo valore nominale) e toccando con i puntali i contatti dei fili rosso e nero del connettore di collegamento della batteria.



E' fortemente consigliata l'adozione di cuscinetti (sono necessari 8 pezzi) in sostituzione delle bronzine originali per attenuare la rumorosità e l'attrito dei motori e allungarne vita e prestazioni. Questi sono i dati da tenere presente:

  • diametro esterno 6 mm
  • diametro interno 3 mm
  • spessore 2 mm






Perchè si stabilisca correttamente la connessione tra il radiocomando e il drone, quest'ultimo deve tassativamente trovarsi su una superficie piana ed essere acceso prima del radiocomando, mentre a fine volo dovranno essere arrestati nell'ordine prima il radiocomando, e in seguito il drone (e la relativa camera se attivata).






Contattaci se anche tu disponi di materiale di pubblico interesse che vuoi condividere in questa pagina.
